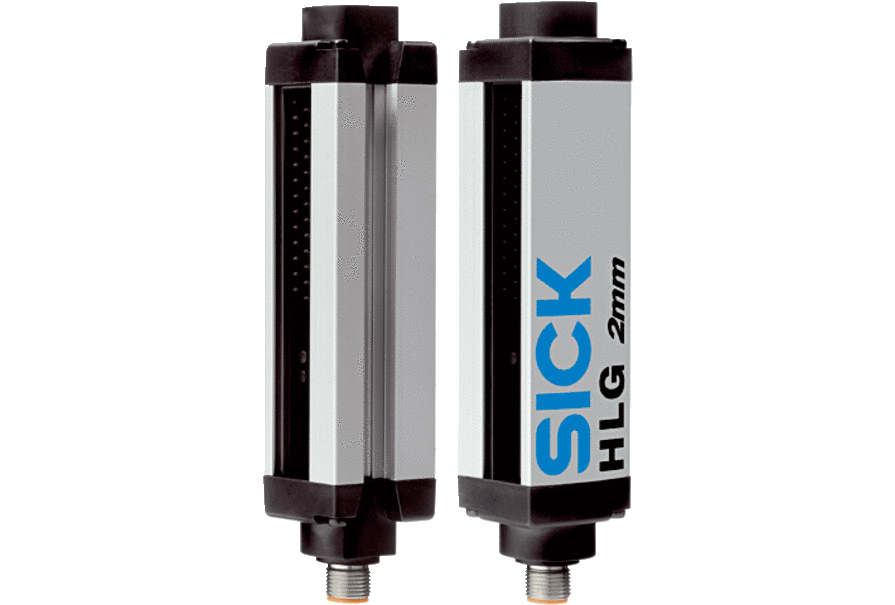

높은 속도로 움직이는 초소형 물체의 확실한 감지



- 분해능 2mm

- 반응 시간 3ms

- 감시 높이 50mm

- 케이블을 이용한 동기화

- Q 또는 /Q 출력부가 있는 PNP 또는 NPN

- 1 x 테스트 입력부, 1 x 티치인 입력부

- M12 수 커넥터, 8핀

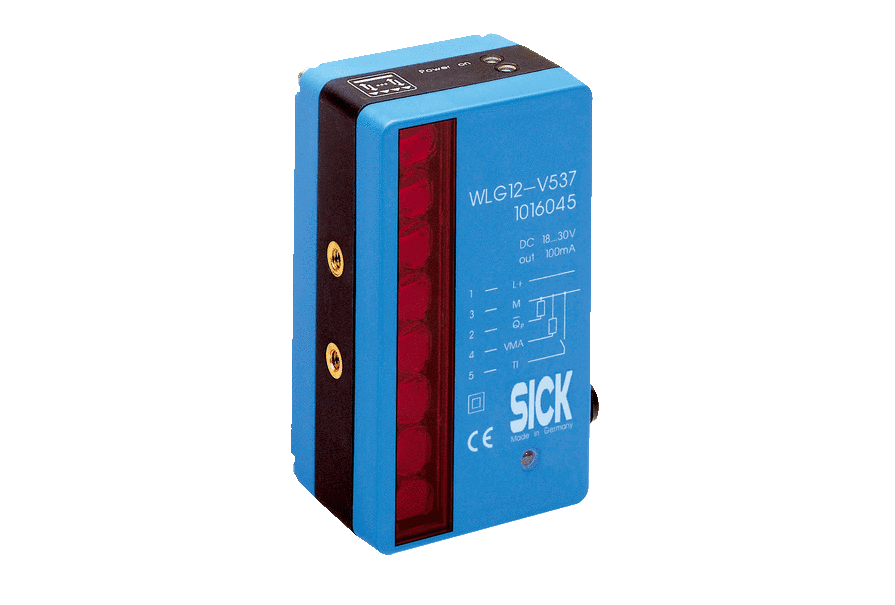

초고속 투명체 감지용 반사 광선 그리드



- 0.6ms 응답 시간

- 눈에 보이는 LED 송신기 8개

- PNP 스위칭 출력부 최대 개 및 알람 출력부 1개

- 포텐셔미터로 감도 조정

- 반사 표면의 경우, 편광필터

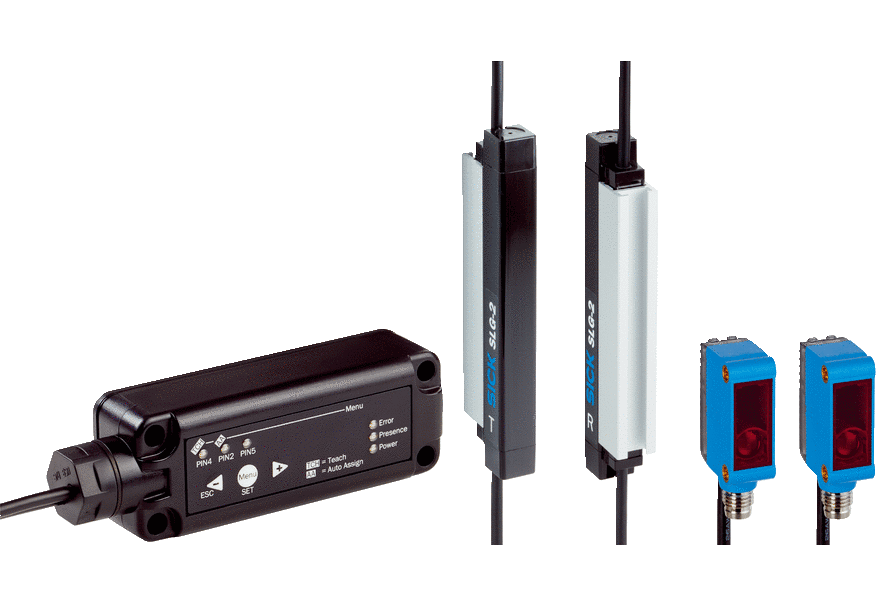

하나의 캐스케이드로 제공되는 유연하고 효율적인 감지 시스템



- 최대 60개의 센서에 사용 가능한 간편한 배선

- 연속적 클로킹을 통해 상호 간섭이 방지됨

- 다양한 센서 기술의 자유로운 배치

- 여러 케이블 길이로 센서 제공 가능

- 시스템의 센서 데이터 평가 또는 원시 데이터 직접 전달

- 진단 기능을 통한 공정 안정성

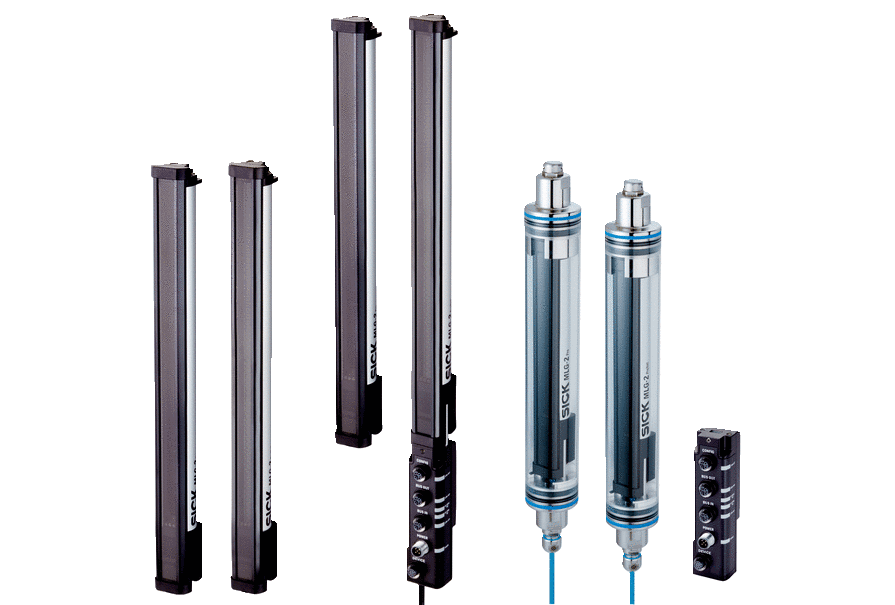

웹 폭 측정을 위한 최고의 정밀성



- 측정 정확도: ± 0.3mm

- 해상도: 0.1mm

- 측정 필드: 3,150mm(150mm 단위)

- 반응 시간: 32μs(빔에서 빔까지)

- 인터페이스: 스위칭 출력부 3개, 아날로그 인터페이스, IO-Link, RS-485, PROFINET, - EtherCAT®, EtherNet/IP™

- 작동 범위 2,500mm

- 인터페이스 출력: 5개 웹 폭 및 5개 중간 위치를 포함한 10개 모서리

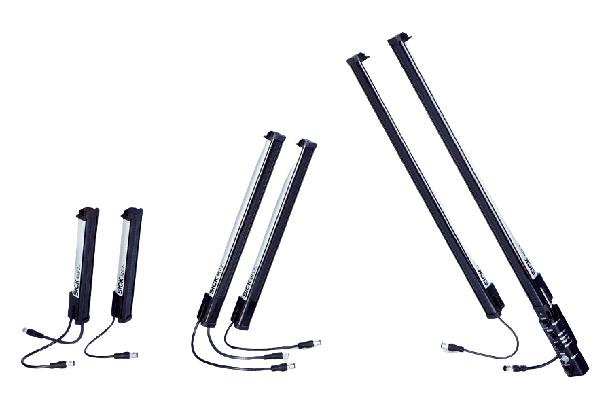

많은 감지 및 측정 과제를 위해 매우 콤팩트한 하우징을 갖춘 광선 그리드



- 하우징 치수: 12mm x 24mm, 감지 높이: 100mm ~ 2,400mm

- 슬림 및 플랫 하우징 이형

- 교차 빔 기능: 최대 9개 빔

- 자체 광선 그리드 ASIC에 의한 빠른 반응 시간

- 감지, 분류, 측정 기능 및 스마트 태스크

- 자세한 진단 정보

- IO-Link COM3 인터페이스

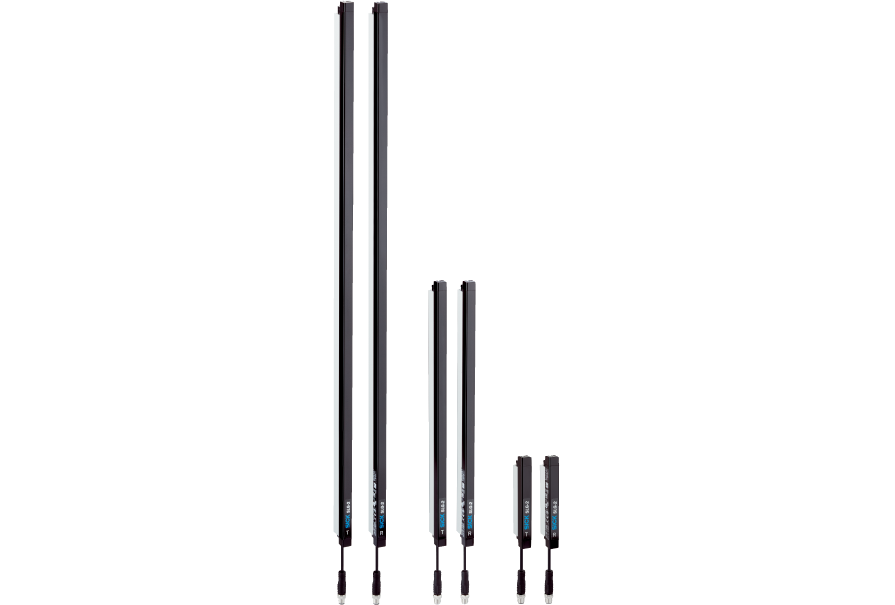

안정적인 스위칭 임계값을 가진 태양광 내성 모드



- 길이, 폭, 높이 측정에 유연하게 사용 가능

- 빔 간격: 2.5mm, 5mm, 10mm, 20mm, 25mm, 30mm, 50mm

- 작동 범위: 12m

- 기능: 교차 빔 측정, 4 x 구역 측정, 고속 스캔, 투명 모드

- 인터페이스: PNP, 아날로그, RS485, IO-Link, PROFINET, PROFIBUS, - EtherCAT®, EtherNet/IPTM, CANopen

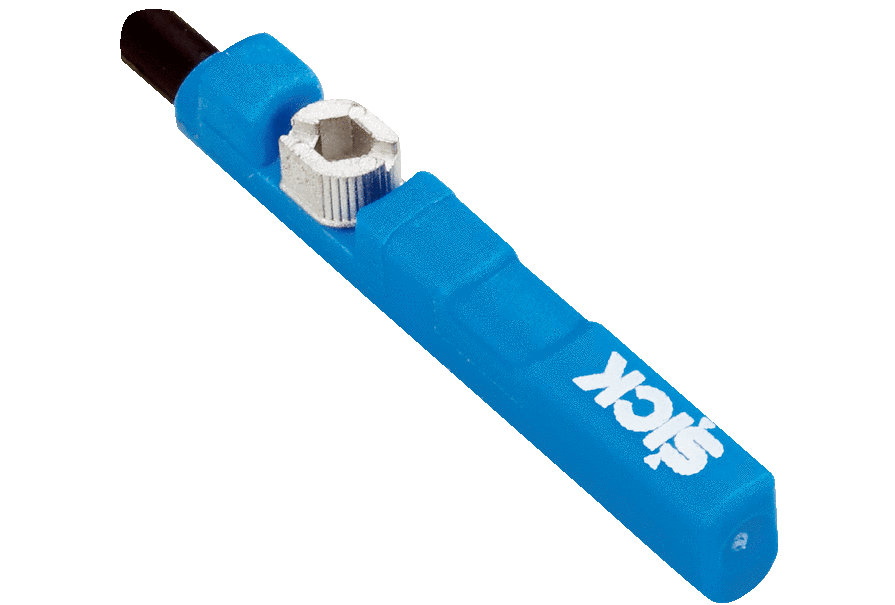

어떤 어플리케이션이든 센서 하나로 충분



- 이 센서 디자인은 실린더 프로파일이나 제조사에 상관없이 전 세계에서 통용되는 모든 C 슬롯에 맞음

- 노란색 LED로 설치와 마운팅 위치 감시가 용이함

- 광도가 높은 별도 녹색 LED로 상태 표시가 가능함

- 육각봉 렌치 또는 일자 스크루드라이버 사용으로 마운팅이 빠르고 간단함

- 센서가 충격과 떨림에 내성이 있어 슬롯 안에서 미끄러지지 않기 때문에 절감되는 유지보수 비용

- 센서를 위에서 아주 손쉽게 슬롯 안으로 삽입할 수 있으므로 최초 설치와 기기 교체 시 시간 절약 가능

- 실린더 종단 캡을 해체할 필요 없음

- 보호 등급이 IP 67, IP 68 또는 IP 69K인 매우 안정적인 하우징으로 센서 서비스 수명이 길어짐

- IO-Link를 통해 유연한 센서 설정 및 시각화

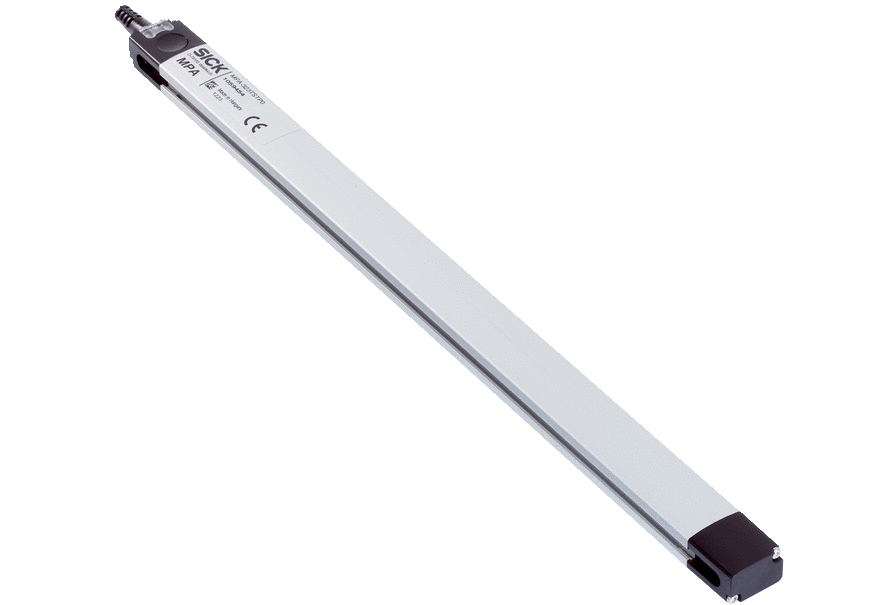

신속하고 간단하게 조정 가능



- 포지셔닝 엔코더나 피스톤 로드와 연결해 주는 추가 기계장치가 요구되지 않으므로 설치가 간단함

- 센서가 실린더 외부에 장착되므로 언제든지 설비 내 통합이 가능함

- 동작 중에도 티치 필드나 IO-Link를 통해 센서 설정과 매개변수 조정 가능

- 극히 좁은 공간에서도 다수 스위칭 지점을 지정할 수 있으므로 기존 실린더 센서에 견줘 유연성이 커짐

- 고내성 알루미늄 하우징과 비접촉식 측정 원리로 최고의 신뢰성 구현

- IO-Link를 이용한 데이터 전송으로 확대된 진단 가능성
