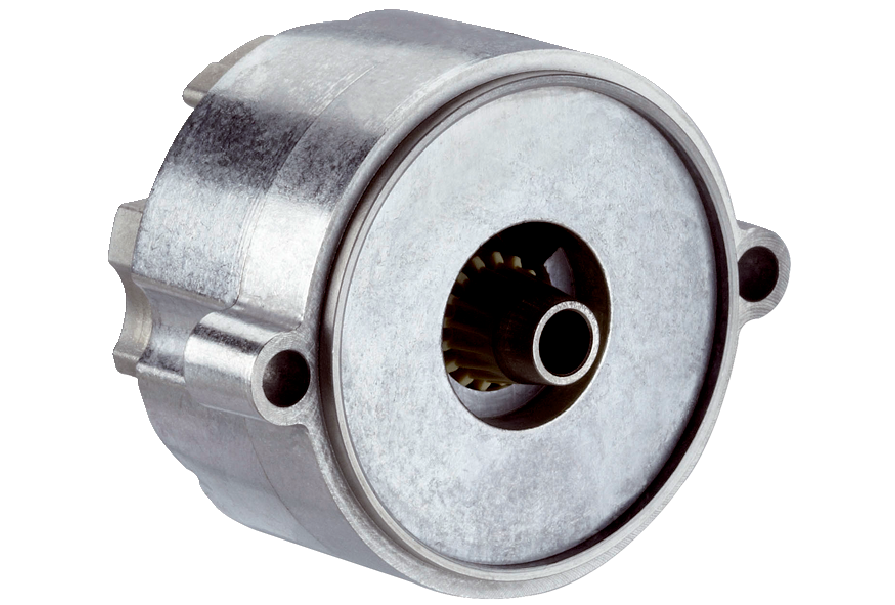

매우 역동적인 서보 구동 장치를 위한 모터 피드백 시스템



- HIPERFACE DSL® 인터페이스를 갖춘 모터 피드백 시스템

- 36mm 직경의 콤팩트하고 안정적인 디자인

- 다중 회전 시스템의 경우 회전당 최대 20비트 분해능 및 최대 4,096회전까지 측정 가능

- 외부 온도 센서 연결 가능

- 빈 메모리 공간이 8kByte인 E²Prom

- SIL2 인증(EKS/EKM36-2...만 해당)

- 미션 시간 히스토그램

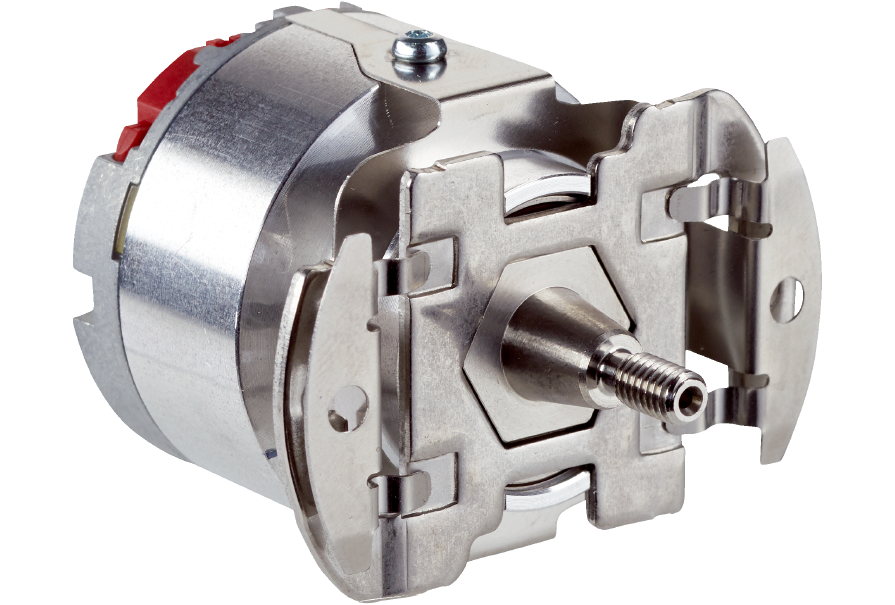

검증된 기계 디자인과 고성능



- 인크리멘털 신호 및 전류(轉流) 신호용 출력 드라이버, EIA 422를 따름

- 회전당 최대 65,536라인 분해능

- 폴 페어가 최대 32인 전류(轉流) 신호

- 온도 범위 –20°C ~ +115°C

- 다양한 기계 인터페이스

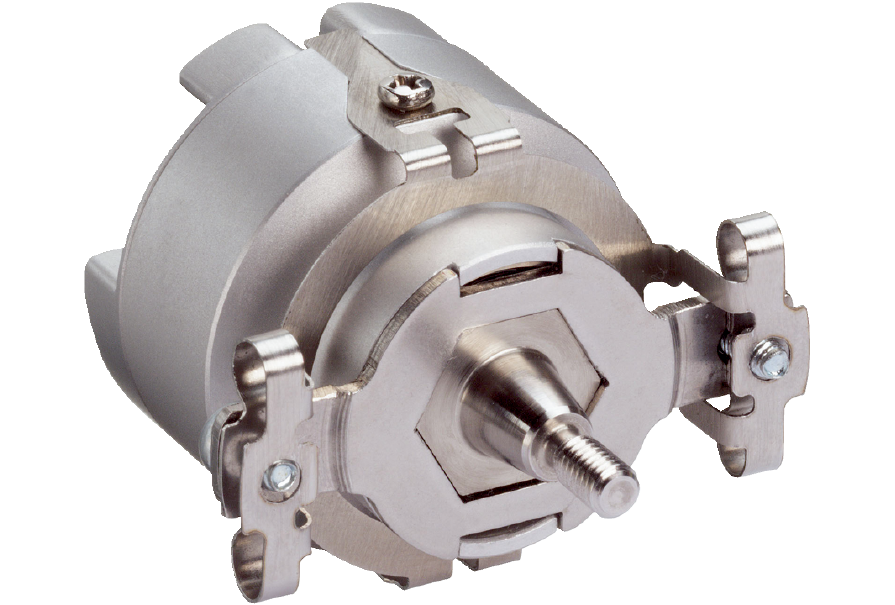

유연하고 안정적이며 공간 절약형 모터 피드백 시스템



- 기본 성능 수준을 위한 모터 피드백 시스템

- 모서리 치수가 40mm인 모터를 위한 특수 디자인

- 회전당 Sin/Cos 주기 16회

- 절대 위치: 다중 회전 시 회전당 512스텝 분해능 및 4,096회전

- 위치값 프로그래밍

- 전자 라벨

- HIPERFACE® 인터페이스

- RoHs에 부합

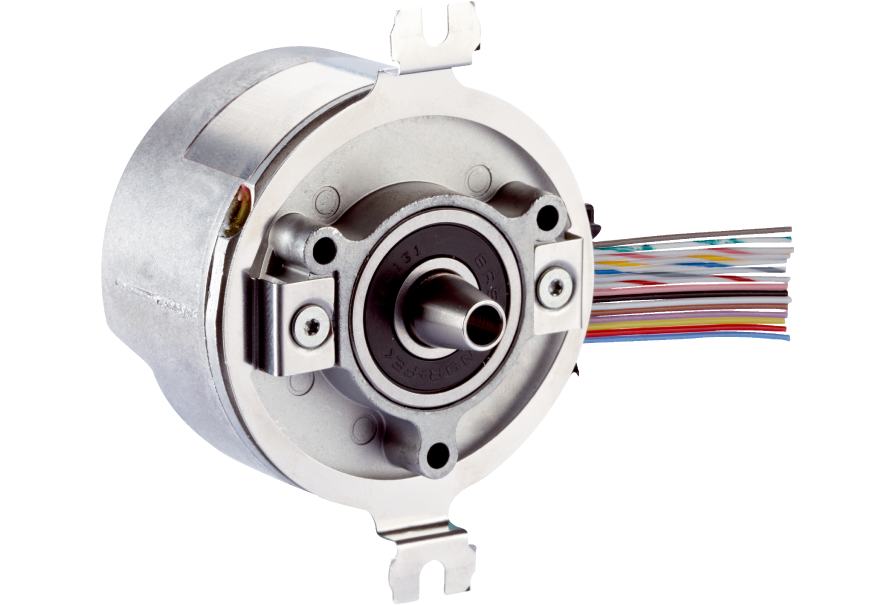

안정적이고 다재다능하며 비동기 모터에 적합



- TTL, HTL 또는 Sin 0.5VSS 인터페이스

- 회전당 최대 65,536라인 분해능

- 인터페이스, 라인 수, 제로 펄스 개별 프로그래밍

- RS485로 직접 프로그래밍

- 볼 베어링 간격이 넓어 회전이 우수함

- 뛰어난 안정성

- 보호 등급 IP65

- 블라인드 중공축 및 관통형 중공축 직경이 8~15mm이므로 기계적으로 유연함

- 여러 고정자 커플링과 함께 구입 가능

- 온도 범위 –30°C부터 +100°C까지

- 플라스틱 슬리브로 축 절연 연결 가능

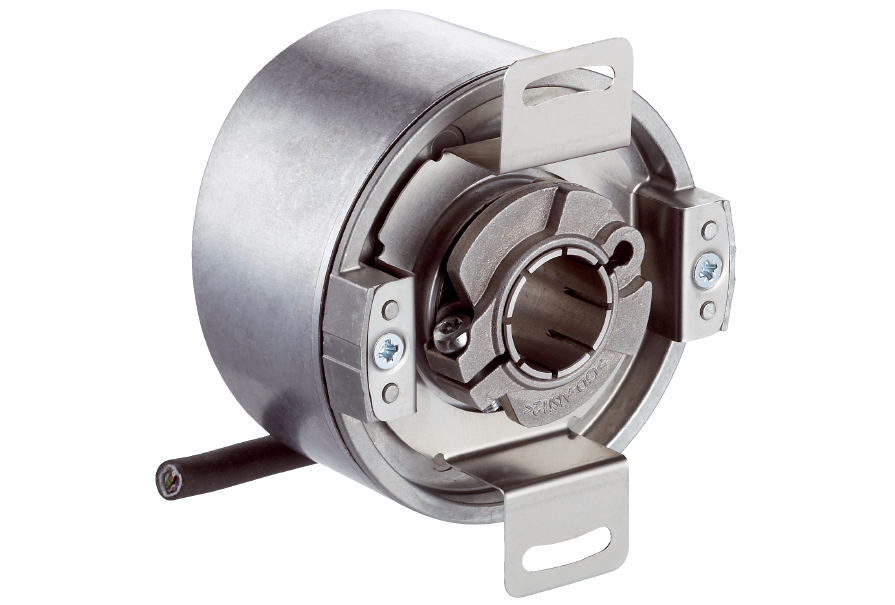

충격 및 진동에 대한 저항성 전기 모터 정착에 최적화



- 인크리멘털 신호 및 전류(轉流) 신호용 출력 드라이버, EIA 422를 따름

- 회전당 최대 2048라인 분해능

- 폴 페어가 최대 32인 전류(轉流) 신호

- 라인 수, 폴 페어 수, 제로 펄스폭 개별 프로그래밍

- 충격 및 진동에 대한 저항성이 높음

- 전체 스캐닝으로 인한 편심 오류를 시스템이 보상

- 높은 각속도가 가능

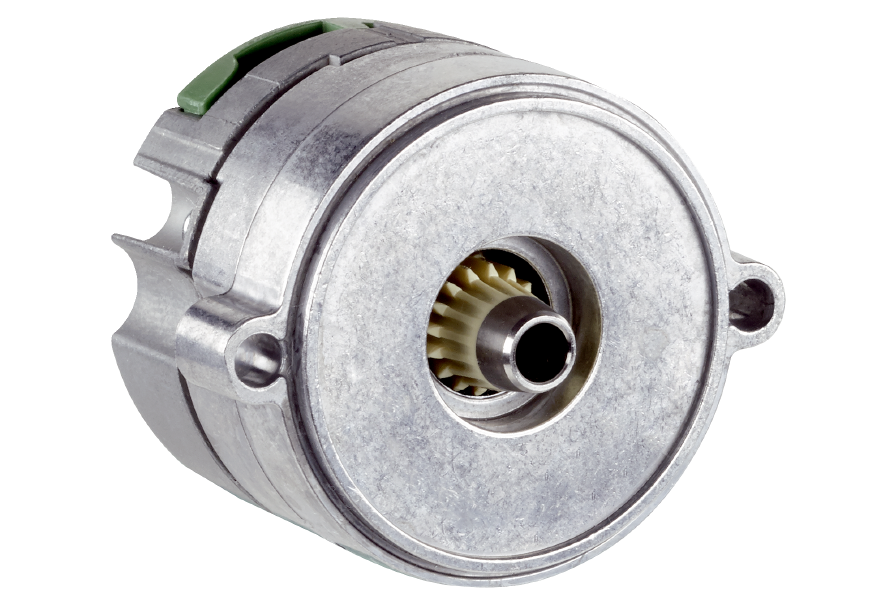

구동 기술의 스타 HIPERFACE DSL®을 갖춘 모터 피드백 시스템



- 회전당 최대 17Bit에 이르는 해상도, 다중 회전 시스템에서 4,096회전

- SIL2 및 PL d에 따라 인증

- 상태 감시 및 사용 기간 히스토그램: 온도, 속도 및 공급 전압이 전체 서비스 수명에 걸쳐 저장

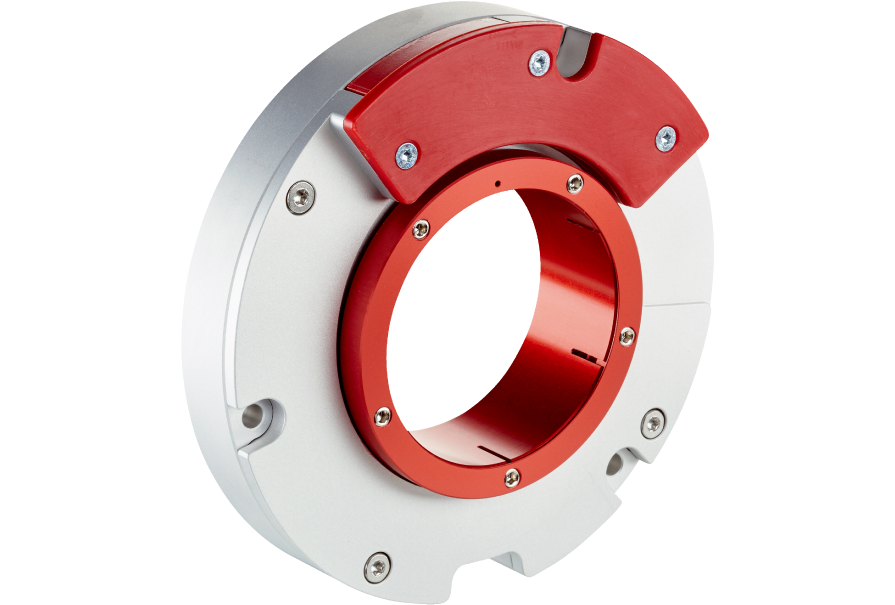

대형 중공축 모터 및 다이렉트 드라이브를 위한 모터 피드백 솔루션



- 25mm,50mm 중공축을 장착한 단일 회전 버전 및 다중 회전 버전

- 회전당 32 및 64 Sin/Cos 주기, 다중 회전 버전의 경우 추가로 4,096 회전

- 명판이 확장된 HIPERFACE® 인터페이스

- 최대 회전수: 6,000min-1 및 8,000min-1

- 특별한 고정 공구가 필요 없는 간편한 마운팅

- 높은 내충격성 및 내진동성

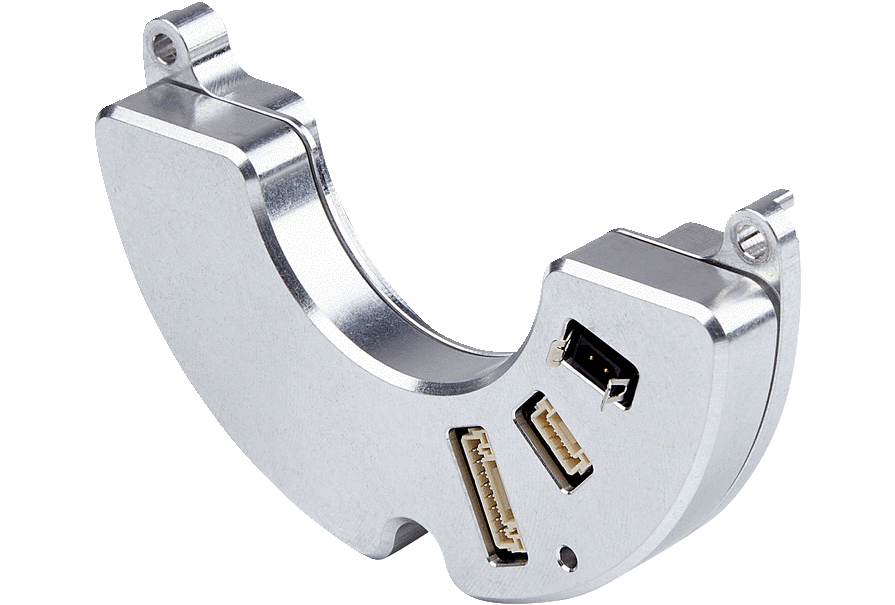

정비가 필요할 때 알려주는 지능형 서보 모터용 센서 허브



- 외부 센서용 입력부 최대 2개를 포함한 센서 허브

- 센서 데이터가 HIPERFACE DSL®을 통해 모션 컨트롤 시스템에 통합됨

- 서보 모터의 진동, 온도, 속도, 위치, 사용 시간 히스토그램 파악(EDS/EDM35와 조합 시)
